Refroidir les freins de la 350Z : entrées d’air dans le pare-chocs et boas jusqu’aux disques

Sur circuit, la 350Z ne casse pas ses freins d’un coup : elle les cuit lentement. Trois ou quatre tours poussés suffisent pour que la pédale s’allonge, que l’odeur de plaquette envahisse l’habitacle et que la voiture demande dix mètres de plus à chaque freinage. Le problème n’est pas la puissance du système, c’est sa capacité à évacuer la chaleur. La 350Z quitte l’usine sans le moindre conduit de refroidissement de freins, quelle que soit la version. Prendre de l’air frais dans le bouclier avant et l’amener jusqu’au disque par un boa est, à budget contenu, l’une des modifications les plus rentables que l’on puisse faire sur une Z de piste.

Pourquoi la 350Z chauffe autant des freins

Le poids explique presque tout. Avec environ 1 450 à 1 550 kg selon les versions et les équipements, la Z transforme beaucoup d’énergie cinétique en chaleur à chaque freinage. Les disques avant d’origine, ventilés mais de diamètre modeste, encaissent l’essentiel. Sur route, ils ont tout le temps de redescendre en température entre deux sollicitations. Sur circuit, les freinages s’enchaînent toutes les quinze secondes et la température ne redescend plus jamais complètement : elle monte par paliers, tour après tour.

Quand la température de surface dépasse la plage de travail des plaquettes, le coefficient de friction s’effondre : c’est le fading classique, la pédale reste ferme mais la voiture ne ralentit plus. Quand c’est le liquide qui bout dans les étriers, le symptôme change complètement : la pédale part au plancher et ne revient qu’après un ou deux coups de pompe. Ces deux pannes n’ont pas le même remède, et il est important de savoir laquelle vous subissez avant de sortir la perceuse. Le second cas relève d’abord du liquide de frein haute performance, pas des conduits d’air.

Ce qu’il faut régler avant de poser des boas

Un conduit mal conçu fait plus de mal que de bien. Avant d’attaquer le pare-chocs, il existe un ordre logique que tous les préparateurs sérieux recommandent :

1. Des plaquettes adaptées à l’usage circuit, avec une plage de température de travail cohérente avec votre roulage.
2. Un liquide de frein à point d’ébullition élevé, purgé intégralement et récemment.
3. Des durites aviation pour supprimer la dilatation des flexibles caoutchouc sous la chaleur.
4. Des disques de qualité, avec une masse thermique et une ventilation intérieure correctes.
5. Une technique de pilotage qui monte les freins en température progressivement sur les premiers tours, au lieu de les choquer thermiquement dès la sortie des stands.

Si vous cochez ces cinq points et que les disques finissent toujours bleus, ou que les plaquettes s’usent à une vitesse absurde, alors les conduits d’air deviennent pertinents. C’est aussi le moment de retirer les tôles de protection derrière les disques : sur un disque en fonte utilisé sur piste, elles n’apportent rien et gênent la circulation d’air.

Le principe : viser le centre du disque, pas l’étrier

C’est la partie que la plupart des montages amateurs ratent. Un disque ventilé est une pompe : ses ailettes internes aspirent l’air par le moyeu, au centre, et le rejettent en périphérie par force centrifuge. Le rôle du conduit est donc d’alimenter cette pompe, pas d’arroser la voiture.

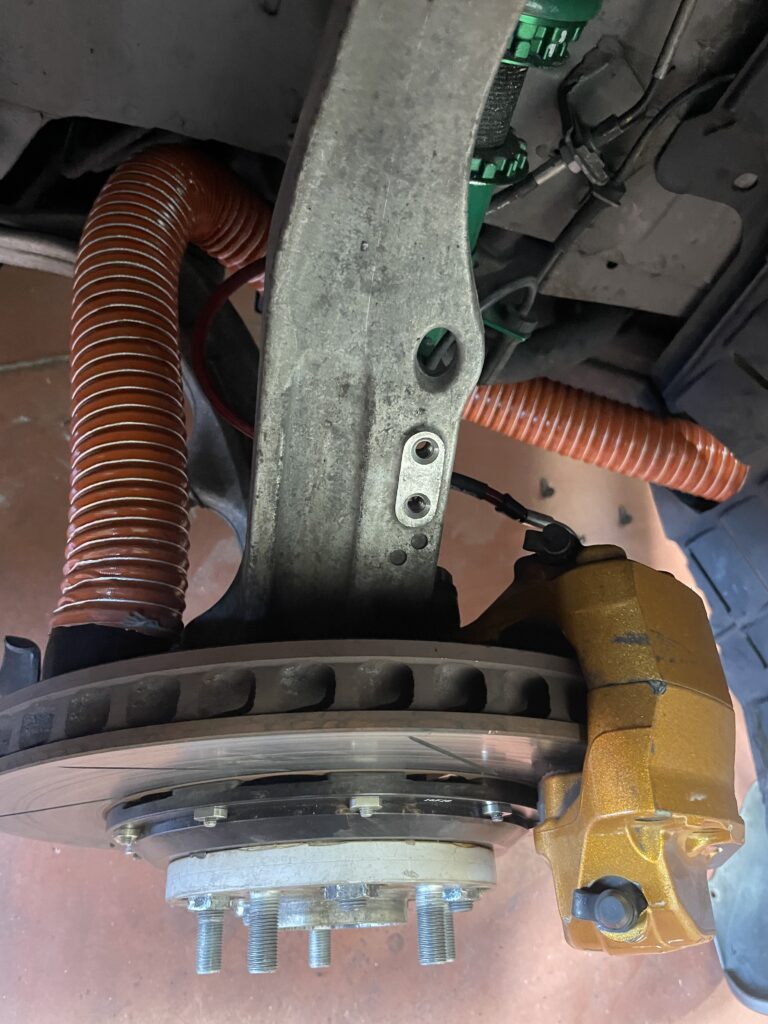

Concrètement, l’air doit être déversé au centre du disque, dans la zone du moyeu, pour que les canaux internes le distribuent uniformément dans toute la masse du disque. Souffler sur la face intérieure du disque ou sur le corps de l’étrier est contre-productif : on refroidit fortement une face pendant que l’autre reste brûlante, ce qui crée un gradient thermique dans l’épaisseur du disque. Résultat, on augmente le risque de fissures et de voilage, exactement ce que l’on cherchait à éviter.

Pour canaliser correctement le flux, il faut une flasque de guidage, une tôle ou une pièce d’aluminium fixée sur le porte-fusée, qui reçoit le boa et le referme autour du centre du disque. Le jeu entre cette flasque et la face interne du disque doit rester très faible, de l’ordre du millimètre et demi, pour que l’air n’ait pas d’autre échappatoire que les ailettes. Sans flasque, le boa se contente de ventiler le passage de roue et le gain est proche de zéro. Turner Motorsport annonce, avec un ensemble flasque et conduit correctement dimensionné, jusqu’à 50 % de durée de vie supplémentaire pour les plaquettes.

Où prendre l’air sur le bouclier avant d’une 350Z

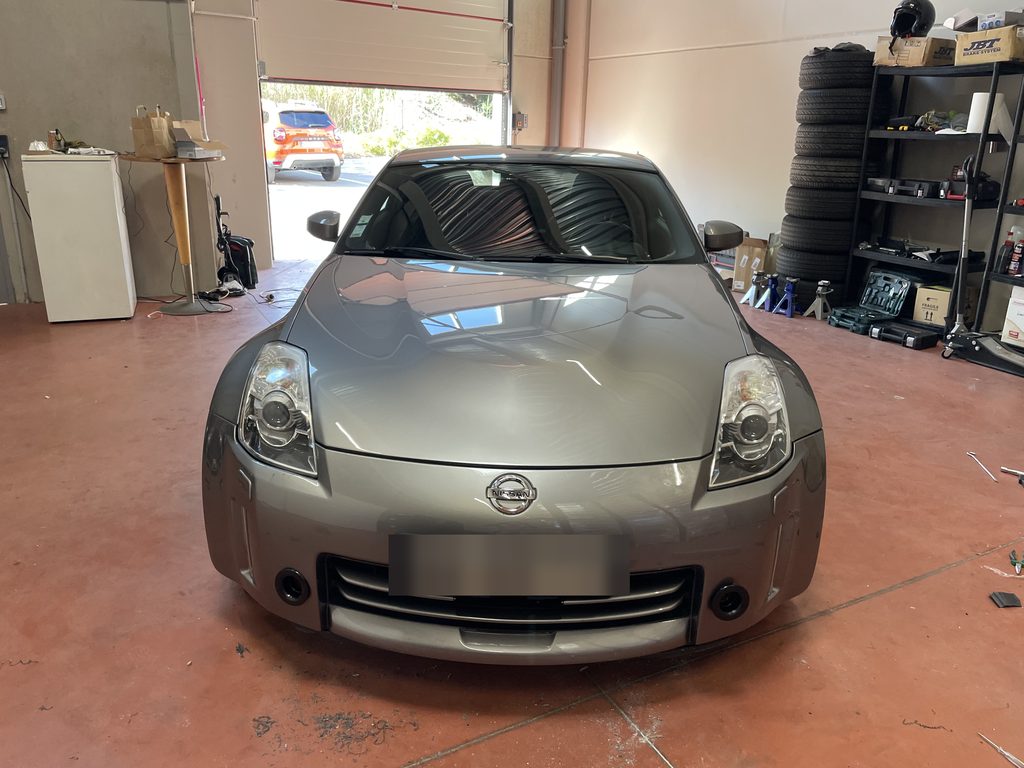

Le pare-chocs de la 350Z n’a pas d’ouverture dédiée, mais plusieurs solutions existent selon votre budget et votre tolérance à la découpe.

Remplacer les obturateurs derrière le bouclier

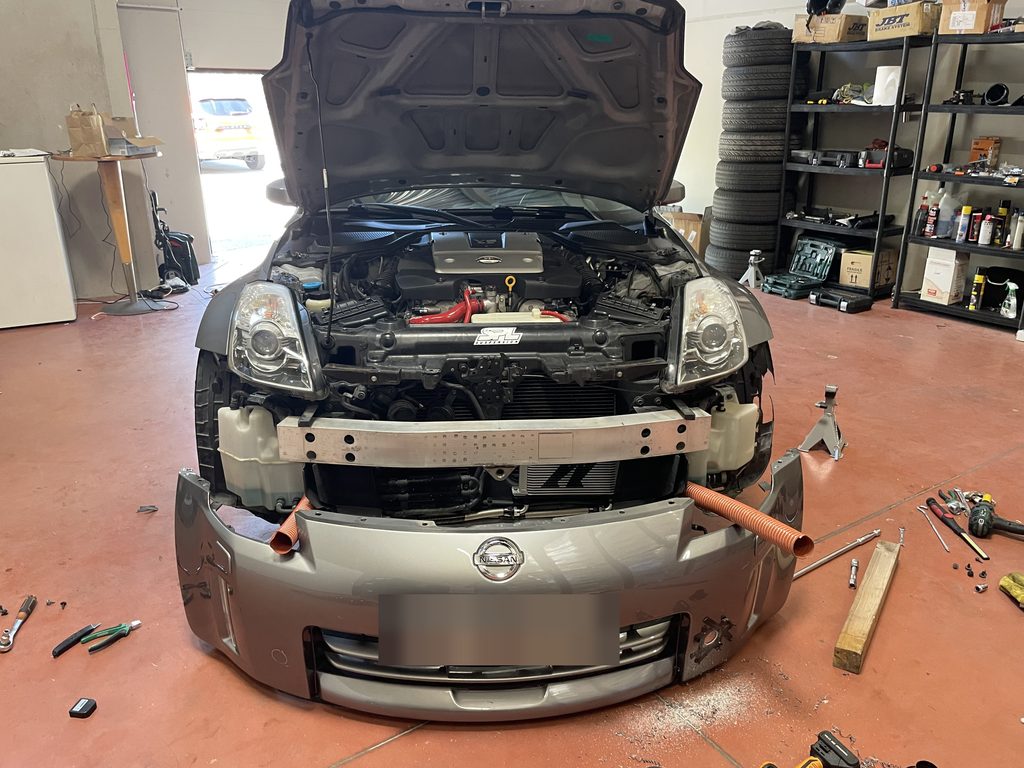

Sur les modèles de 2006 à 2009 non Nismo, il existe des pièces qui remplacent les caches d’obturation situés derrière le bouclier avant et offrent une sortie ronde de 2,5 pouces, soit 63 mm. Les boas passent ensuite vers les freins avant en contournant le support de radiateur. C’est la solution la plus propre : aucune découpe visible du bouclier, et l’air est prélevé dans une zone déjà en surpression.

Le bouclier Nismo et ses conduits

Nissan a proposé des conduits d’air spécifiques, en ABS, avec une tenue en température annoncée jusqu’à 105 °C et une sortie ronde de 2,5 pouces. Ils imposent le bouclier Nismo. Attention à la compatibilité : ces conduits ont été dessinés sur une 350Z Nismo de 2008 et le montage sur un bouclier Nismo de 2003 à 2006 n’est pas garanti, les boucliers ayant évolué. Nismo a également commercialisé un kit GT2 avec écopes NACA, qui impose de découper le carénage inférieur moteur.

Les écopes NACA sur mesure

C’est la voie universelle, et la plus radicale : on découpe une écope NACA dans la partie basse du bouclier, ou dans le carénage sous moteur, et on rivète le raccord. Le rendu est très typé compétition, l’opération est irréversible sur la pièce concernée, et la qualité du résultat dépend entièrement du soin apporté à l’emplacement. Une écope placée dans une zone de dépression n’apportera rien.

Choisir et router le boa

Le diamètre courant se situe entre 63 et 76 mm, soit 2,5 à 3 pouces. Retenez surtout un principe simple : le débit du circuit est limité par son point le plus étroit. Un boa de 76 mm écrasé à 40 mm pour passer derrière le passage de roue ne vaut pas mieux qu’un 50 mm bien routé. Mieux vaut un diamètre raisonnable et un cheminement propre qu’un gros conduit plié en trois.

Côté matière, il faut un boa haute température, en général en fibre de verre siliconée avec armature aluminium. Une gaine de ventilation classique de bricolage fond ou se désagrège en un roulage.

Le routage est le point de sécurité du montage. Le boa doit être fixé tous les vingt centimètres environ, avec un cheminement vérifié dans les deux conditions extrêmes :

• Braquage complet à gauche et à droite, roue en butée.
• Suspension en compression totale, amortisseur en butée.

Si le boa frotte le pneu, un demi-arbre, une durite de frein ou un câble d’ABS, ce n’est pas un défaut esthétique, c’est un risque de panne majeure. Prenez le temps de tester à la main en soulevant la voiture, avant le premier roulage.

Et sur route, ça vaut le coup ?

Oui sur une voiture dédiée à la piste, et non dans l’immense majorité des cas. Sur route ouverte, les freins ont largement le temps de refroidir entre deux sollicitations et la température ne s’approche jamais des seuils critiques. En revanche, les conduits aspirent tout ce qui traîne au ras du sol : gravillons, feuilles, sacs plastique, sel en hiver. Une grille fine à l’entrée est indispensable si la voiture roule sur route, et il faut inspecter les boas régulièrement.

Un refroidissement excessif a aussi un coût : des plaquettes de piste qui ne montent jamais en température mordent mal et usent les disques. Le refroidissement se dimensionne pour un usage, il ne se maximise pas.

Où placer cette modification dans une préparation

Le refroidissement des freins arrive après les fondamentaux, et se combine parfaitement avec les autres postes de fiabilisation du freinage :

• Le liquide RBF 600, qui supprime le risque d’ébullition en fond de pédale.
• Les durites aviation, qui suppriment la dilatation des flexibles.
• Le renfort de maître-cylindre Z1, qui supprime la flexion du tablier et rend la pédale nettement plus consistante.
• Le passage aux étriers Akebono de 370Z si vous voulez plus de puissance et d’endurance sans le budget d’un kit gros freins.

Si votre projet est plus large qu’un simple gain au freinage, le refroidissement s’intègre dans une démarche complète : voyez notre guide de préparation piste de la 350Z et notre article de référence sur les modifications indispensables pour le circuit.
